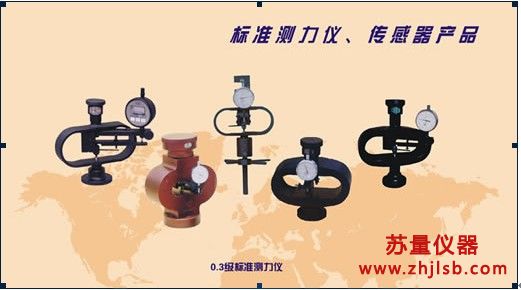

0.3級標準測力儀

發布時間：2013-1-22

產品型號：EHB

產品編號：sl021

瀏覽次數：5787

產品詳細

1. 性能：本測力儀為0.3（千分之三）級標準“力值”計量儀器。主要用于材料試驗

機、壓力機等測力儀器、設備的檢定和校驗。也可用于其它有關儀器、設備、零部件、構件“力值”的測量、檢定和校驗。其突出特點是數據可靠、質量穩定、不老化、無損耗，屬永久性計量設備。是一種經濟適用、操作簡單、使用方便、準確安全的測量設備。是各質量技

術監督、計量檢測、科研院所、大專院校、質檢機構、相關部門和企業的首選設備。

2 .標準：本測力儀系根據中華人民共和國國家標準GB/T 13634—2000（替代原GB/T

13634—1992）《試驗機檢驗用測力儀的校準》和中華人民共和國國家計量檢定規程JJG 44—92《標準測力儀》的規定制造和檢驗的。

3. 原理：為機械式。分為直接測量式和杠桿放大式。

（1）直接測量式：（圖1）環體在外力作用下產生變形，使測量表移動直接測量。

（2）杠桿放大式：（圖2）環體在外力作用下產生變形，通過支桿經杠桿放大，使測量表移動進行測量。

4. 主要技術參數：

（1）測力儀的測量范圍為最大試驗力的10%至最大試驗力。

（2）測力儀的示值重復性相對誤差和長期穩定度均不大于0.3%。

（3）測力儀的示值進、回程相對誤差不大于1.5%。

序號	規格 kN	型號	測力形式	最大試驗力 kN	外形尺寸（毫米）（長×寬×高）	凈重 kg
1	0.1	EHB-01	壓式	0.1	125×40×170	0.60
2	0.2	EHB-02		0.2		0.63
3	0.3	EHB-03		0.3		0.64
4	0.6	EHB-06		0.6		0.67
5	1	EHB-1		1		0.71
6	1.5	EHB-1.5		1.5		0.74
7	3	EHB-3	拉壓兩用式	3	200×110×210	2.1
8	3	EHB-3A	壓式	3	200×110×190	1.9
9	6	EHB-6	拉壓兩用式	6	200×110×210	2.4
10		EHB-6A	壓式		200×110×190	2.1
11		EHB-6B	抗折機專用		200×110×350	3.1
12	10	EHB-10	拉壓兩用式	10	210×110×215	3.6
13	10	EHB-10A	壓式	10	210×110×200	3.1
序號	規格 kN	型號	測力形式	最大試驗力 kN	外形尺寸（毫米）（長×寬×高）	凈重 kg
14	30	EHB-30	拉壓兩用式	30	210×115×230	4.6
15	30	EHB-30A	壓式	30	210×115×200	3.7
16	60	EHB-60	拉壓兩用式	60	210×130×250	6.1
17	60	EHB-60A	壓式	60	210×130×200	5.1
18	100	EHB-100	拉壓兩用式	100	210×130×250	7.2
19	100	EHB-100A	壓式	100	210×130×230	7.5
20	300	EHB-300	拉壓兩用式	300	225×160×335	13.3
21	300	EHB-300A	壓式	300	225×160×235	10.8
22	600	EHB-600A		600	250×195×250	20.3
23	600	EHB-600B		600	165×150×205	6.5
24	1000	EHB-1000A		1000	270×205×270	31.0
25	1000	EHB-1000B		1000	170×160×225	9.8
26	2000	EHB-2000A		2000	220×180×260	22.1
27	3000	EHB-3000		3000	240×180×305	29
28	5000	EHB-5000		5000	270×195×360	51
