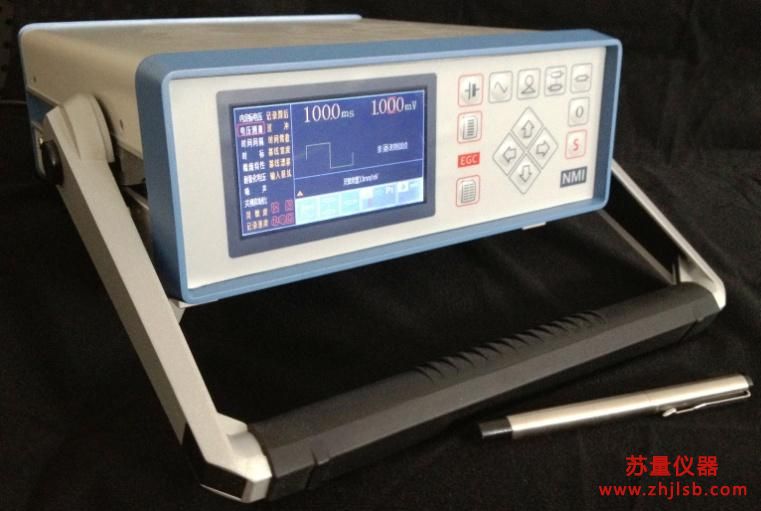

EGC2011心腦電圖機心電監護儀檢定儀可依照國家計量檢定規程JJG543-2008《心電圖機》、JJG1041-2008《數字心電圖機》、JJG1043-2008《腦電圖機》、JJG760-2003《心電監護儀》， JJG954-2000《數字腦電圖及腦電地形圖儀》、JJG1042-2008《動態（可移動）心電圖機》，JJF1149-2006《心臟除顫和心臟除顫監護儀校準規范（監護部分）》進行檢定、校準。此外，還可提供超低頻信號及模擬心電信號靈活地運用于生理電等方面的測試。EGC2011心腦電圖機心電監護儀檢定儀也完全符合JJG749-2007《心、腦電圖機檢定儀》、JJG1016-2006《心電監護儀檢定儀》國家計量檢定規程的要求，并可按照這兩部規程方便地實現量值溯源。
產品規格及特點
l 采用LED背光4.3英寸高清晰（600*320）真彩16：9液晶顯示屏，菜單顯示全部漢化；
l 鍵盤簡潔、操作方便，并利用雙鍵操作避免了誤操作帶來的不良后果；
l 獨特設計的導聯接線柱可方便地連接心電監護儀按扣和心、腦電圖機的各種插頭；
l 利用兩級菜單把檢定儀所執行的國家規程逐項程序化，操作極為簡便；
l 檢定操作中所用的標準信號自動賦值，并有全面清晰的顯示；
l 檢定所用的皮膚阻抗、極化電壓等均按規程自動連接，無須人工干預；
l 檢定中，顯示屏分兩個區域用漢字對被檢儀器的設置及檢定儀的下一步操作進行提示。
l 檢定程序中設有智能防錯功能及漢字操作提示，防止誤操作。
l 把EGC-1C檢定儀用于動態心電圖機檢定所需的交流信號發生器選件集成到檢定儀內，檢定中用到時可自動加入；
l 信號源功能可提供正弦波、方波、三角波、模擬心電波形、ECG 仿真信號、HR心率信號、監護儀心率信號和起搏脈沖信號，并可以非常方便加入各種附加電路，供測試及實驗用；
l 全國絕大多數檢測心、腦電圖機和心電監護儀的單位都使用EGC系列，EGC2011中沿用了以往的使用習慣，使多數人易于上手；
l 采用光電隔離、懸浮隔離等技術提高了抗干擾能力，很好的解決了市電對檢定的干擾（心、腦電圖機所測信號幅度小，且頻率響應范圍包括50Hz，因此，處理不好檢定中極易受干擾）；
模擬與數字心電圖機、心電監護儀及動態心電圖機共模抑制比檢定裝置按國家計量檢定規程要求，采用與IEC、OIML及美國國家標準等國際通用的方法，信號分壓及調整使用電容、測量電壓表為高輸入阻抗、設置雙層屏蔽、采用高絕緣材料等。為忠實實現國際通用標準的要求，本裝置采用獨立結構，使用時與主機無關。
技術參數表
|
使用環境 |
溫度 20℃±5℃;相對濕度 <80%;供電電源 220 V±10％,50 Hz±5％ |
|
平衡衰減器 |
|
衰減比 |
1：1000 |
|
衰減比最大允許誤差 |
±0.3% |
|
方波信號 |
|
幅度范圍（峰峰值） |
8.00μV～30.0V（心腦電圖檢定使用范圍說明見附注） |
|
幅度最大允許誤差（峰峰值） |
80.0μV～30.0V ±0.5%（心腦電圖檢定使用范圍）
50.0μV～80.0μV ±1%
8.00μV～50.0μV ±5% |
|
周期范圍 |
2ｍｓ～50ｓ |
|
周期最大允許誤差 |
±（0.03%信號周期＋2μｓ） |
|
正弦信號 |
|
幅度范圍（峰峰值） |
8.00μV～30.0V（心腦電圖檢定使用范圍說明見附注） |
|
幅度最大允許誤差（峰峰值）
（頻率在20mHz～200Hz內） |
80.0μV～30.0V ±0.5%（心腦電圖檢定使用范圍）
50.0μV～80.0μV ±1%
8.00μV～50.0μV ±5% |
|
頻率范圍 |
20mHz～1000Hz |
|
周期最大允許誤差 |
±（0.03%信號周期＋2μｓ） |
|
失真度 |
500Hz以下 ＜ 1%
500Hz以上 ＜ 2% |
|
三角波 |
|
周期范圍 |
2ms～50s |
|
周期最大允許誤差 |
±（0.1%信號周期＋2μs） |
|
標準心率信號 |
|
心率范圍 |
10.0～500次／分鐘 |
|
心率最大允許誤差 |
±（0.1%信號周期） |
|
幅度范圍（峰峰值）（正負極性） |
4.00μV～15.0V |
|
最大允許誤差（峰峰值） |
40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％
4.00μV～25.0μV ±5% |
|
極化電壓 |
|
直流 |
±300 Mv |
|
電壓最大允許誤差 |
±1% |
|
微分信號 |
|
周期 |
1s |
|
周期最大允許誤差 |
±0.1% |
|
ECG仿真信號（數字心電圖機檢定用） |
|
幅度范圍（峰峰值） |
8.00μV～30.00V |
|
幅度最大允許誤差 |
80.0μV～30.00V ±0.5%
50.00μV～80.0μV ±1%
8.00μV～50.0μV ±5% |
|
周期 |
1333.3ms |
|
周期最大允許誤差 |
±0.1% |
|
各幅度測量點最大比例偏差 |
±0.3% |
|
各時間測量點最大比例偏差 |
±0.1% |
|
6種HR仿真型信號（數字心電圖機檢定用） :30、60、120、240、300 次/分 |
|
心律最大允許誤差 |
±0.1% |
|
幅度范圍（峰峰值） |
8.00μV～30.00V |
|
幅度最大允許誤差 |
80.0μV～30.00V ±0.5%
50.00μV～80.0μV ±1%
8.00μV～50.0μV ±5% |
|
模擬竇性心率信號（用于心臟除顫器等校準、測試）： 60次/分 |
|
心律最大允許誤差 |
±0.1% |
|
幅度范圍（峰峰值） |
8.00μV～30.00V |
|
幅度最大允許誤差 |
80.0μV～30.00V ±0.5%
50.00μV～80.0μV ±1%
8.00μV～50.0μV ±5% |
|
起搏脈沖檢測信號（用于動態心電圖機檢定）： 脈沖信號 |
|
重復周期 |
100次/min |
|
最大允許誤差 |
±0.1%； |
|
脈沖寬度 |
0.1ms、1ms、2ms |
|
最大允許誤差 |
±1% |
|
脈沖上升沿 |
<20us |
|
幅度范圍（峰峰值） |
4.00μV～15.0V |
|
幅度最大允許誤差（峰峰值） |
40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％
4.00μV～25.0μV ±5% |
|
疊加正弦信號（峰峰值）幅度 |
2mV |
|
最大允許誤差 |
±1% |
|
頻率 |
10Hz |
|
最大允許誤差 |
±1% |
|
共模抑制比檢定裝置（用于心電圖機、心電監護儀、動態心電圖機等檢定）10V共模電壓表 |
|
輸入阻抗 |
＞300MΩ |
|
有效值電壓測量范圍 |
9V～11V |
|
最大允許誤差 |
±5% |
|
共模信號源 |
輸出等效電容200pF（調整可調電容使共模電壓表指示10V時） |
|
最大允許誤差 |
±20pF |
|
尺寸
主機尺寸：290×300×110（mm）
共模尺寸：220×160×110（mm）
套裝重量：12公斤 | |
